> ZK-3B三相半控桥可控硅整流触发器

　　北京昊海云天ZK-3B三相半控桥可控硅整流触发器详细资料如下：

　　ZK-3B三相半控桥可控硅整流触发器采用集成电路器件工艺制造，控制电路采用电压负反馈连接，其输出电压稳定、抗干扰能力强，质量可靠。仪表面板设有“数字电压显示窗”、“输出设定”手动调节输出电压旋钮以及限幅等功能，以满足用户对控制系统的需要。

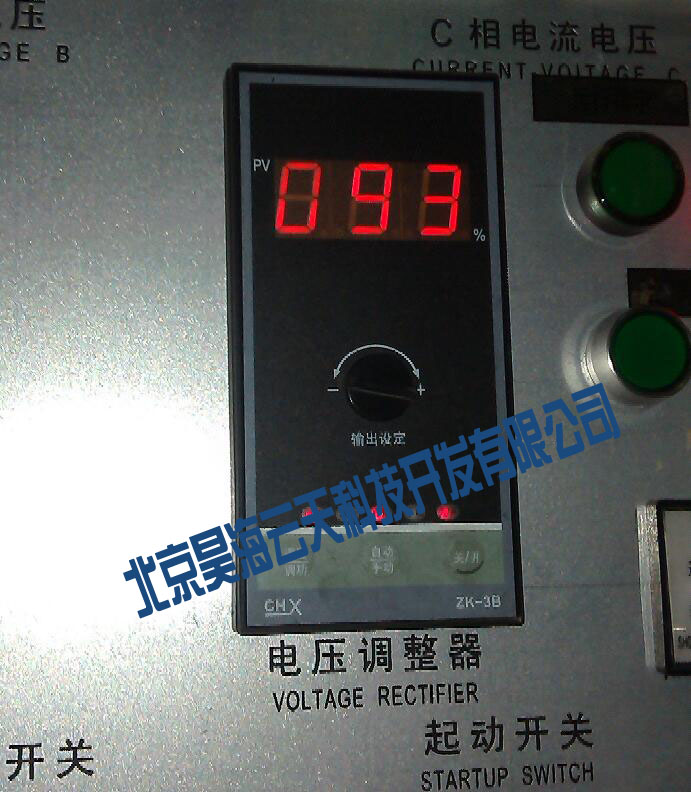

　　二、ZK-3B三相半控桥可控硅整流触发器样式图片与技术参数

　　1、输入信号：整流反馈电压0-200V。

　　2、输出信号：三相脉冲输出，每相输出正脉冲。

　　脉冲幅值≤4V(20负载);

　　脉冲宽度≥0.2ms;

　　电压调节范围:0-150V。(出厂设定)

　　3、配用可控硅：KP管(单向)1000A以下。

　　4、电源：~380V±10%，50HZ(三相三线)。

　　5、工作环境：温度<50℃,相对湿度<85%.

　　6、重量: ≤2kg。

　　7、消耗功率：约6W。

　　ZK-3B三相半控桥可控硅整流触发器面板按键说明

　　1、“PV”--显示输出电压。

　　2、“输出调节”--手动调节输出电压。

　　3、“标准”--出厂时校对输出电压值。

　　4、“限幅”--设定输出电压上限。

　　5、“关/开”--启、停触发可控硅。

　　ZK-3B三相半控桥可控硅整流触发器安装与接线

　　1、外形尺寸：(长χ宽χ深)160х80χ130;

　　安装面板开孔尺寸：152χ76

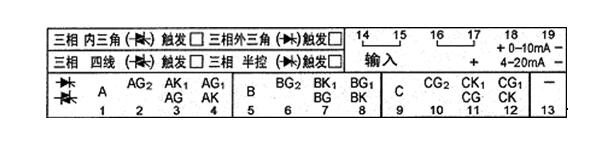

　　2、仪表接线端子如图所示

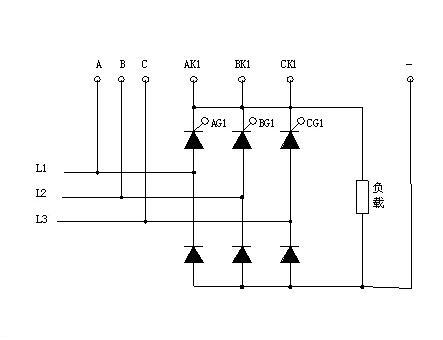

　　3、仪表接线端子与电路连接(仅供参考)

　　图中A、B、C、AG1、AK1、BG1、BK1、CG1、CK1、分别与仪表端子号对应连接。

　　五、ZK-3B三相半控桥可控硅整流触发器仪表的使用方式

　　1、查各接线端子接线无误、可接通电源，将“输出调节”旋纽逆时针旋到始点。

　　2、按“关/开”键，“关/开”工作指示灯亮。

　　3、调整“输出调节”旋纽，同时观察“PV”窗口，调整至你需要的输出电压(必须接入负载)。

　　4、再按“关/开”键，仪表停止工作。

　　5、仪表具有断电自动关机功能。

　　以上为北京昊海云天出厂的ZK-3B详细使用资料，如果需要订购或了解咨询产品可联系我们销售快速报价【电话：15600660359】 邮箱：5989239@qq.com
