> ZK-3可控硅电压调制器竖款

　　北京昊海云天ZK-3可控硅电压调制器详细资料如下：

　ZK-3可控硅电压调制器分别有两种形式供用户选择，一种是横式一种是竖式，ZK-3可控硅电压调制器和电流（0~10mA 4~20mA）输出型仪表及可控硅元件配合，能作为单相或三相的电压功率调整，从而对电阻炉（或感应式加热炉）的炉温进行自动控制。

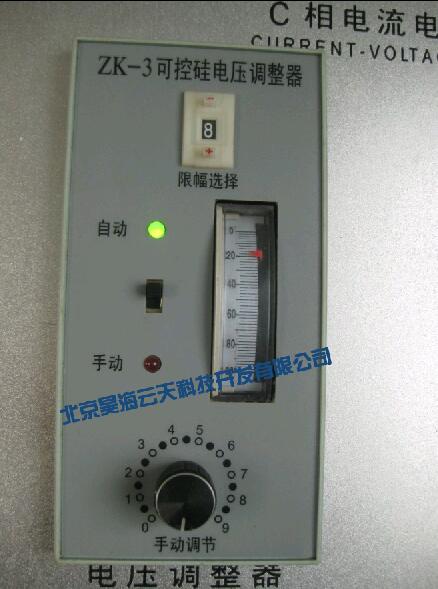

　　ZK-3可控硅电压调制器竖款样式图

　　　　ZK-3可控硅电压调制器技术参数

　　输入信号 0～10mA DC(阻抗800Ω 或1 KΩ )，4～20mA DC(阻抗为250Ω)

　　脉冲幅值 ZK-1、ZK-0 >3V(200Ω负载)

　　ZK-3、ZK-3A、ZK-3B、ZK-03、ZK-03A、ZK-03B>4V(200Ω负载)

　　(ZK-3A、ZK-3B、ZK-03A、ZK-03B、ZK-30C每半周有相隔60°的补脉冲)

　　脉冲宽度 ZK-1、ZK-3 >30μS

　　ZK-0、ZK-3A、ZK-3B、ZK-03A、ZK-03B >200μS

　　**导通角 >150°C

　　过零触发周期 ZK-0、ZK-03 5±2S、ZK-03A、ZK-03B、ZK-30C，7～10±2S可调

　　电压 AC 220±10%V

　　工作条件 环境温度0～50℃

　　相对湿度≤85%RH

　　无震动和无腐蚀性气体的场合

　　注：ZK-3、ZK-03为三相半控，其改进型为半控或全控。

　　“C”为仪表安装形式—挂壁式。

　　ZK-3A、ZK-3B、ZK-03A、ZK-03B为改进型仪表，且“A”为横式，“B”为直式。

　　三相触发ZK-3A(B)，ZK-03A(B)、ZK-30A(B)、ZK-30C可扩展功能;软启动、过电流保护、软启动和过电流保护、过零触发电感负载等。

　　ZK-3可控硅电压调制器优点与工作方式

　　ZK-3可控硅电压调制器优点：调节精度较高，抗干扰能力强。为适应技术发展和市场需要，方便用户该系列均有改进型产品。改进后的ZK-3可控硅电压调制器采用集成电路，使仪表的触发脉冲的幅值、宽度、导通角均有所增加，提高了仪表的可靠性，使应用面更加广泛。

　　ZK-3可控硅电压调制器有2种工作方式：即“手动”与“自动”工作方式。

　　当在“手动”工作方式时，XMTA型PID调节仪的输出电流对 ZK-3不起作用，这时调节 ZK-3的“移相调节度盘”，即可改变输出电压的大小。

　　当在“自动”工作方式时，XMTA型PID调节仪输出4-20mA电流，控制 ZK-3的输出脉冲宽度，来控制可控硅输出电压的高低，达到自动控制电炉介质的温度，可控硅主回路用一对电器性能相同的可控硅反向并联使用，改变可控硅的导通角，控制输出电压的大小，起交流调压器的作用。

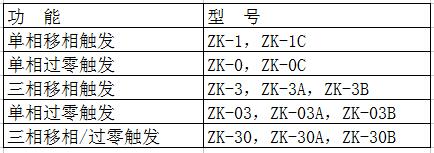

zk-3功能型号对照表
