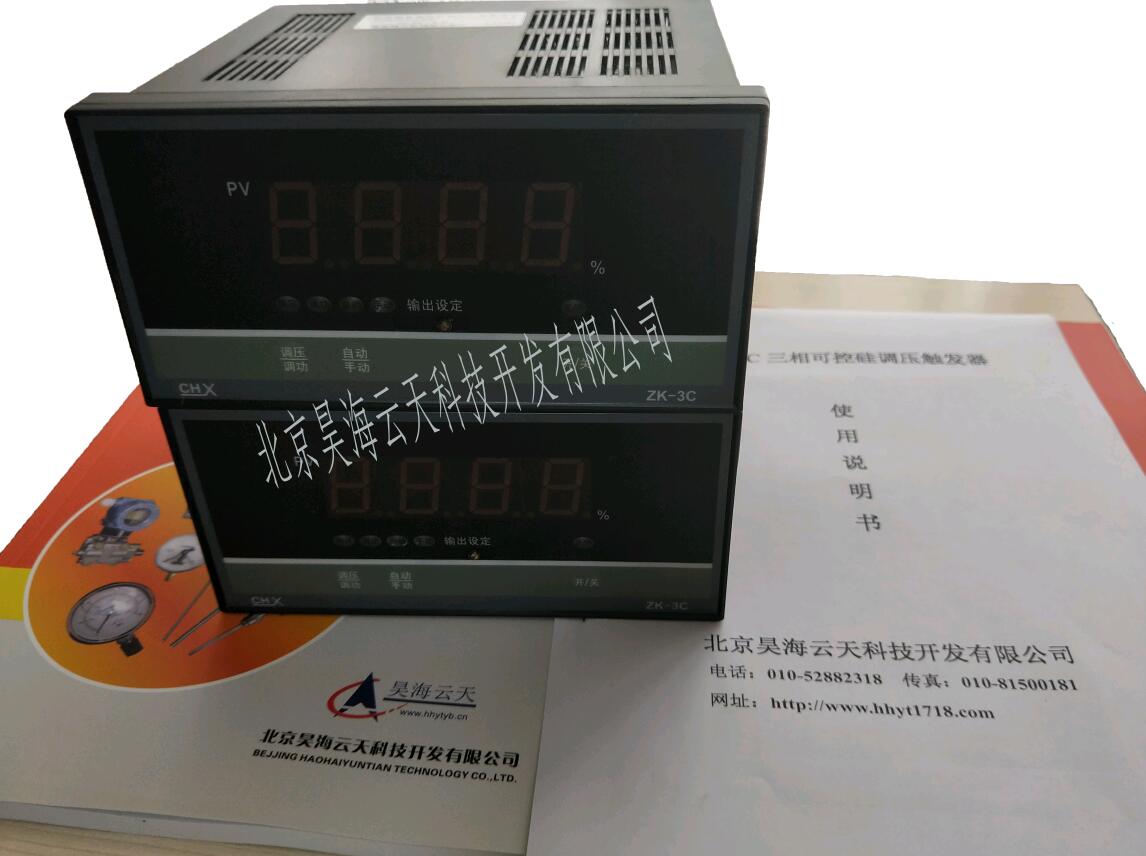

> ZK-3C三项可控硅调压触发器

　　北京昊海云天ZK-3C三相可控硅调压触发器详细资料如下：

　　ZK-3C采用集成电路制造，其性能稳定，抗干扰能力强，显示准确，质量可靠，被广泛应用于电厂，石油化工，钢厂等领域。仪表面板设有“输出设定”功率调正纽、“自动/手动”切换按键以及“调压/调功”两种触发可控硅工作方式按键，内置6位数码功能开关，以满足用户对控制系统的需求，且体积小、重量轻，是各种类型三相电加热自动控温系中**的调压触发器。

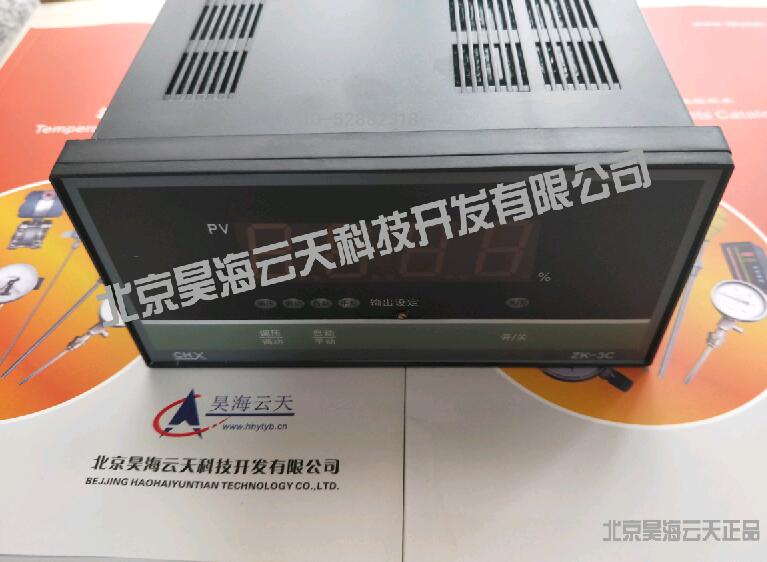

　　ZK-3C面板布置说明与安装接线图

　　1、“%”------符号窗口显示输出量分比;

　　2、“输出调节”------设定输出功率;

　　3、“调压/调功按键”------选择触发可控硅工作方式;

　　4、“手动/自动”------选择手动调正或自动调正;

　　5、“开/关”------启、停触发可控硅。

　　6、外形尺寸：(长*宽*深)160*80*130

　　安装面板开孔尺寸：152*76

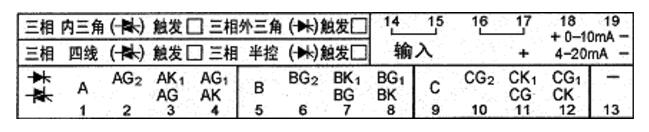

　　7、接线端如图所示

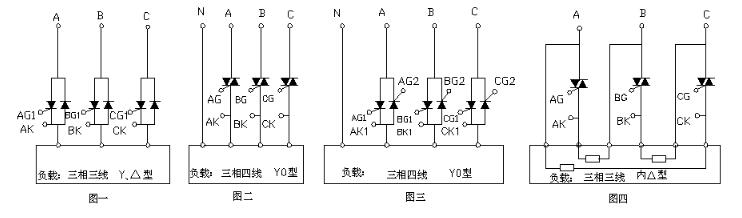

　　8、与四种典型控制电路连接，使用接线图(仅供参考)

　　说明：ZK-3C接线无相序要求;订货时，请说明控制电路形式。

　　ZK-3C详细技术参数指标

　　1、输入信号：DC0-10mA,输入阻抗800欧姆。(根据用户需要还可提供DC4-20mA，DC1-5V等。)

　　2、输出信号：三相脉冲输出，每相输出正脉冲。

　　脉冲幅值≥4V(20负载);

　　脉冲宽度≥0.2ms:

　　移相范围≥170;

　　功率调节范围:0-****线性调节.

　　3、配用可控硅:KP管(单向)1000A以下.

　　KS管(双向)500A以下.

　　4、电源:-380V±10%,50HZ.

　　5、工作环境:温度<50℃,相对湿度<85%.

　　6、重量:≤3kg.

　　7、消耗功率:约6W.

　　ZK-3C仪表的使用方式

　　1、ZK-3C接线相序要求，共有三组线，使用中请区别清楚，严格按图接线，

　　要求将所有的线紧靠可控硅引出到仪表。

　　2、查各接线端子接线无误，可接通电源，此时“%”窗口亮，调压指示灯亮

　　(或调功指示灯亮)

　　3、将“输出调节”拨盘左旋到始点。

　　4、按“手动/自动”选择输出方式按键，按一次手动输出指示灯亮，按第二次自动输出指示灯亮。

　　5、轻按“调压/调功”选择触发可控硅工作方式按键，可改变可控硅工作方式(出厂时ZK-3C设定在调 压触发状态或根椐用户要求设定工作状态)。

　　6、调正“输出调节”拨盘，同时观察“%”显示窗口，调整至你需要的输出功率，仪表同时进入触发可 控硅工作状态。

　　7、仪表设定在“调压”触发可控硅工作方式时，输出为调压方式(移相型)。

　　8、轻按“关”键，仪表停止工作。

　　9、仪表具有断电自动关机功能。

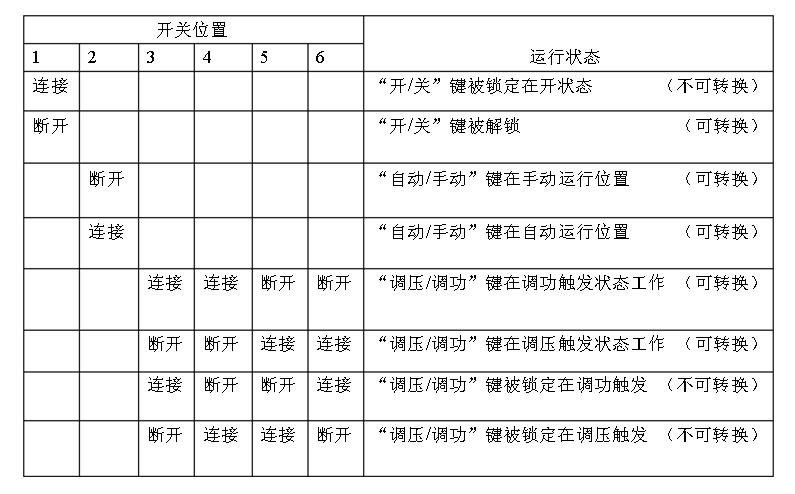

　　10、仪表内置6位数码功能开关：

　　仪表机芯与外壳采用插接方式设计，开关的位置在显示板背后，用户可根据现场运行要求，抽出仪表机芯，对照功能表进行设置。

　　11、ZK-3C出厂设置：

　　1-ON(开)、2-OFF(自动)、3-OFF(调压/调功)、4-OFF(调压/调功)，5-ON(调压/调功) ，6-ON(调压/调功)。
